При доскональном и правильном изучении чертежей твердотопливных котлов вполне возможно сделать котел длительного горения своими руками надежным и экономичным.

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Котел длительного горения своими руками

Для растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

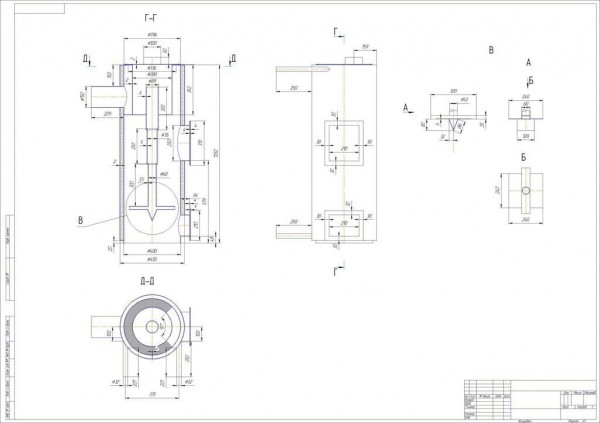

Чертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

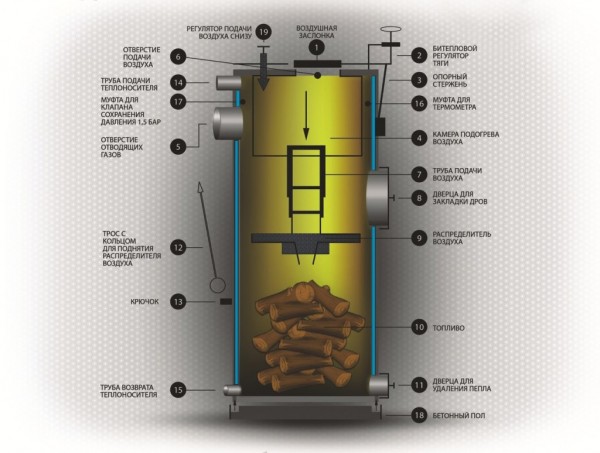

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

• низкая стоимость топлива;
• автономность;
• возможность обогрева больших площадей при минимальных расходах;
• легкость монтажа и эксплуатации;
• безопасность;
• возможность изготовления в домашних условиях.

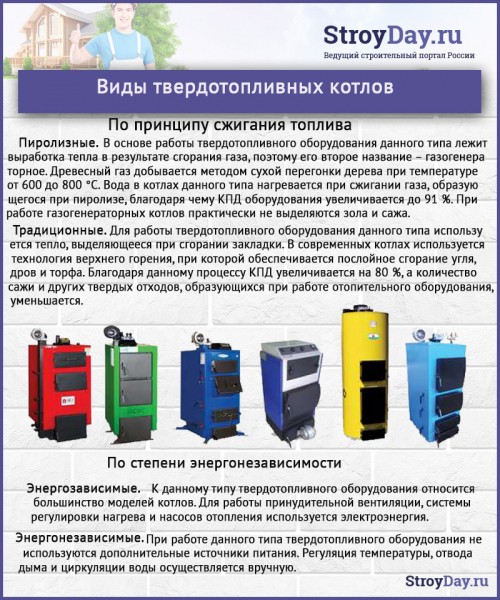

  Виды твердотопливных котлов

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

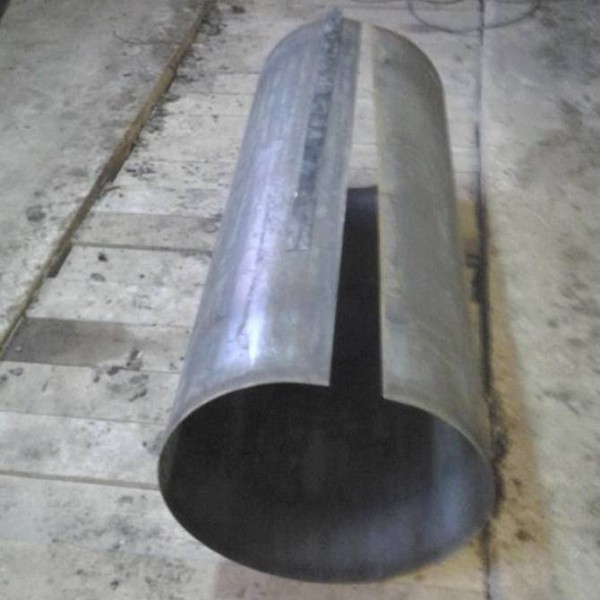

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны тления и теплообразования;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

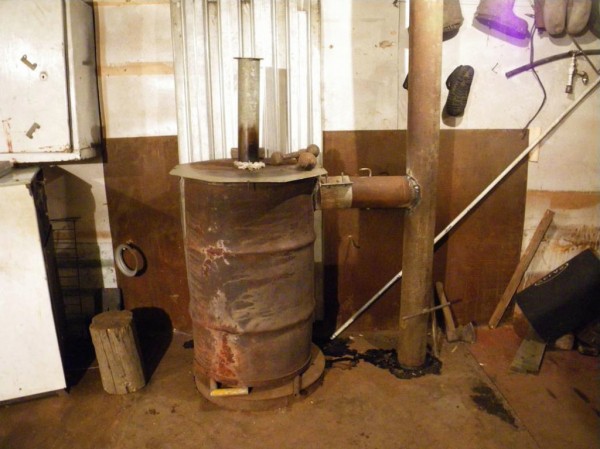

Котел на дровах длительного горения

Котел на дровах длительного горения

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

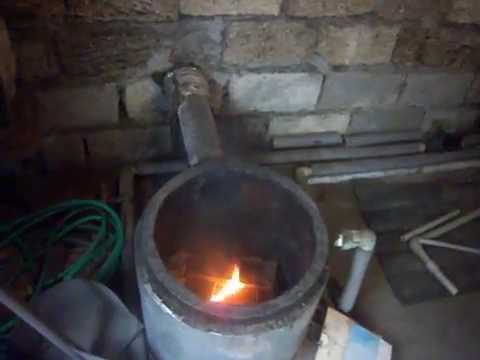

Котел длительного горения

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

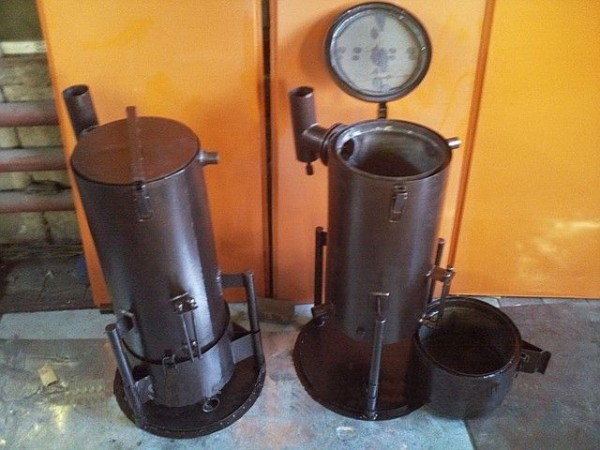

Котел длительного горения

Котел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

• металлическая труба ø30 см и больше с толщиной стенок в 4-5 мм;

  Корпус можно изготовить из листовой стали методом сварки

• сварочный аппарат;
• листовая сталь толщиной 5 мм (для распределителя);
• болгарка;
• труба ø6 см для подачи кислорода;
• труба ø10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

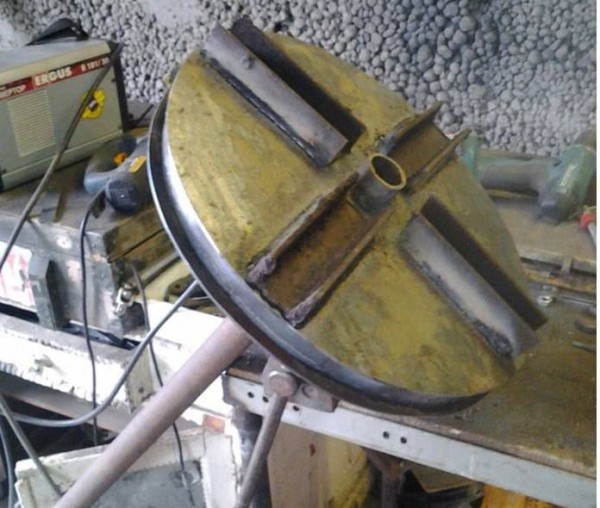

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

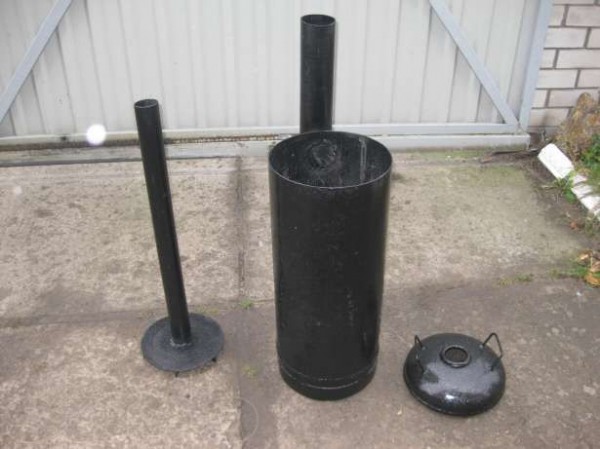

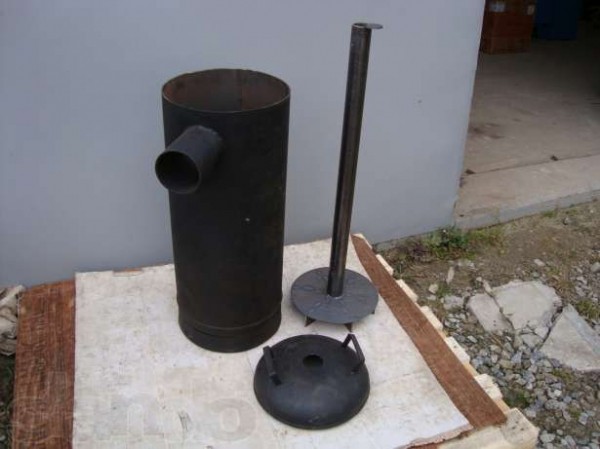

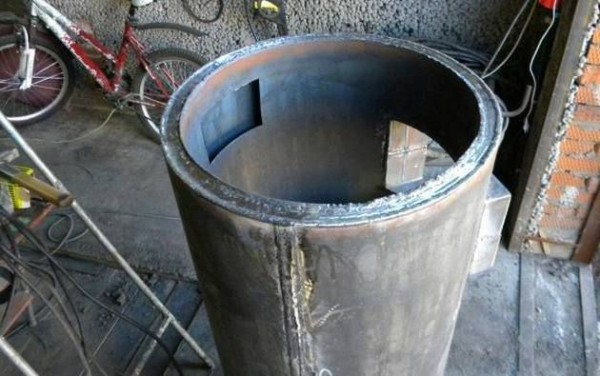

Корпус котла и воздушный распределитель

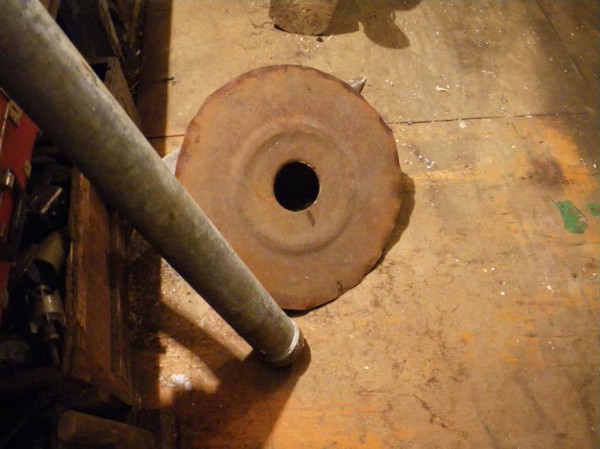

Воздушный распределитель

Воздушный распределитель

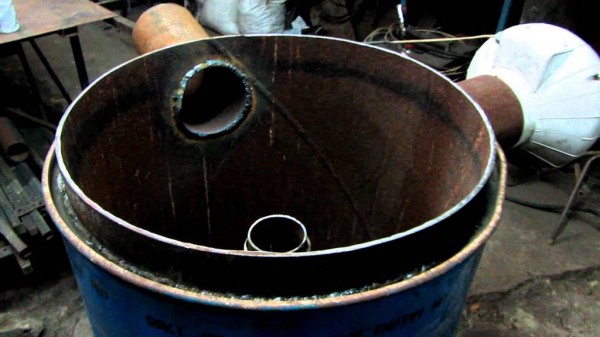

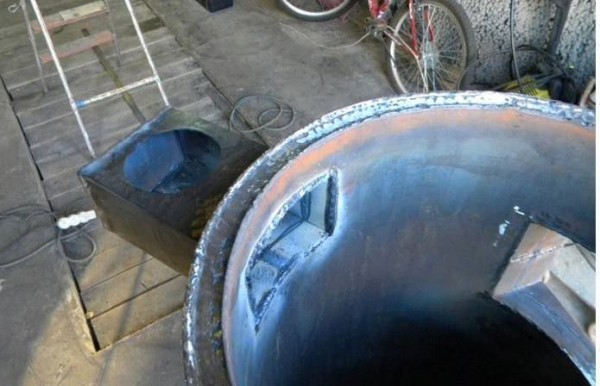

Двойные стенки котла

Двойные стенки котла

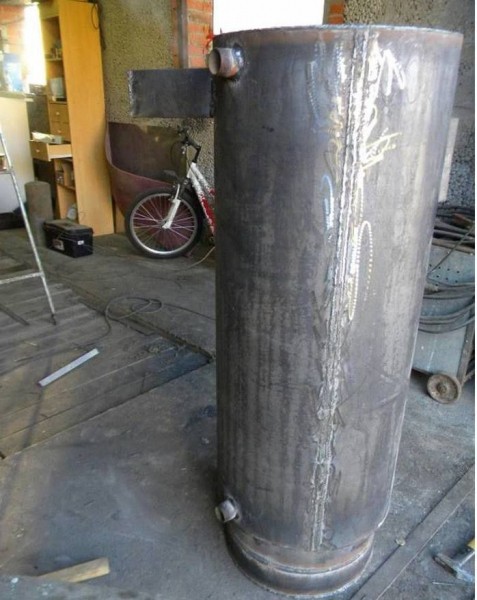

Котел

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

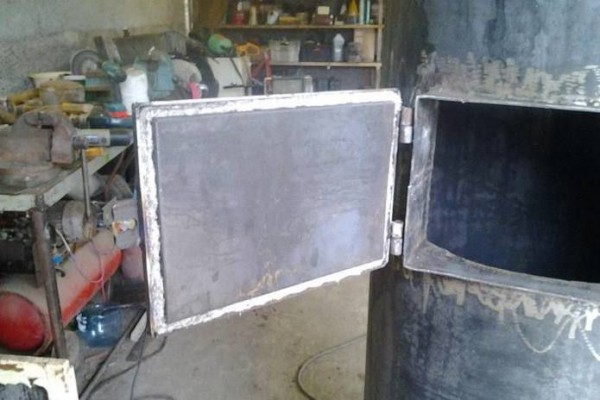

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

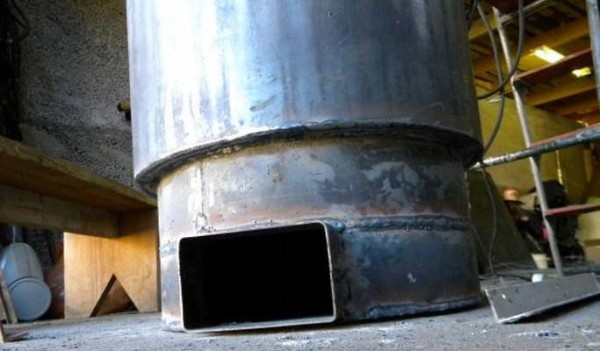

Зольник

Загрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

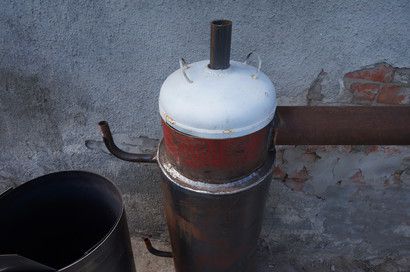

Крышка котла

Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

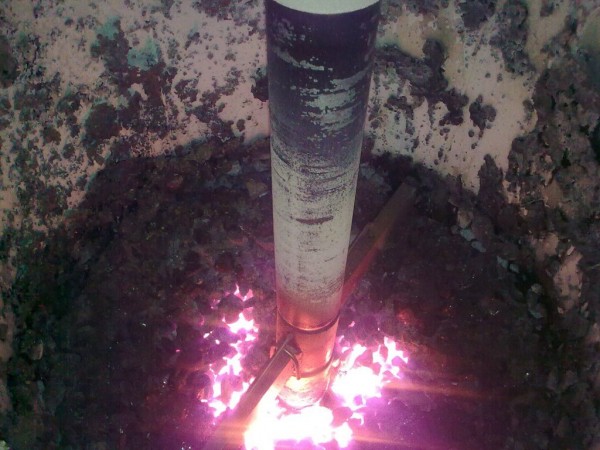

Топка изнутри

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Загрузка котла

Пробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

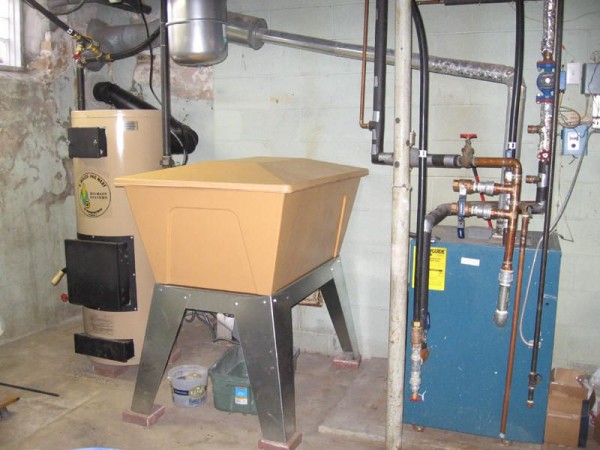

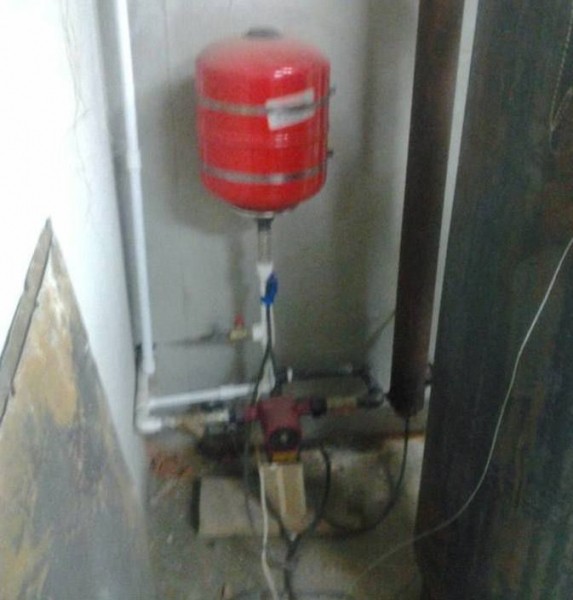

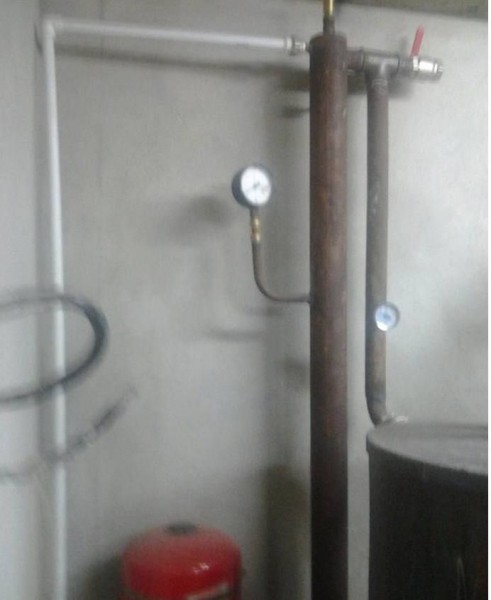

Система отопления. Обвязка

Система отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

ТОП-11 лучших твердотопливных котлов

Что бы вы выбрали из твердотопливных котлов или посоветовали бы приобрести?

Принять участие в опросе

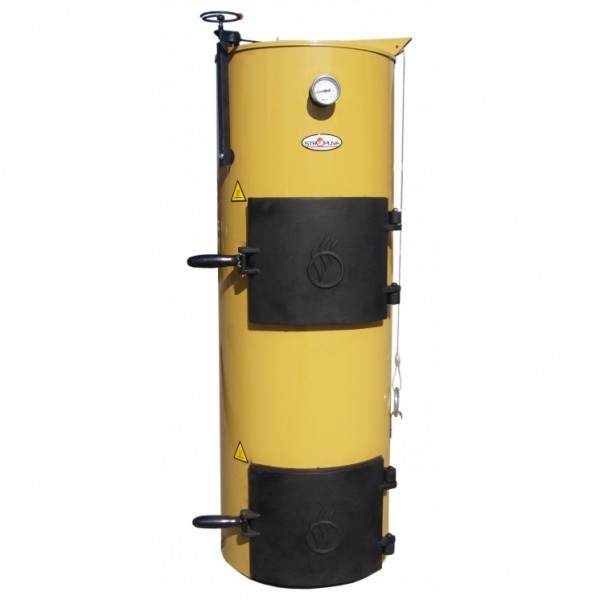

Stropuva S40U

Модель котла длительного горения Stropuva S40U очень надежная и высокоэкономичная. Для работы котла используется любое твердое топливо любого качества. Данный котел может обогреть до 100 кв.м, подходит для водяных систем теплоснабжения как с естественной, так и с принудительной циркуляцией. Одна закладка дров в котел способна обеспечить работу до 30 часов, 2-е суток на брикетах и до 5-ти суток на угле.

Котел длительного горения Stropuva S40U Плюсы

• высокий коэффициент полезного действия — 90%;
• экономия топлива и электричества;
• есть возможность использования различного сырья;
• легок и прост в обслуживании;
• полностью безопасен;
• длительный срок службы.

Минусы

• выполнен из стали, а не из чугуна;
• неудобная загрузка и очистка;
• яркий окрас.

Твердотопливный котел Stropuva S40U

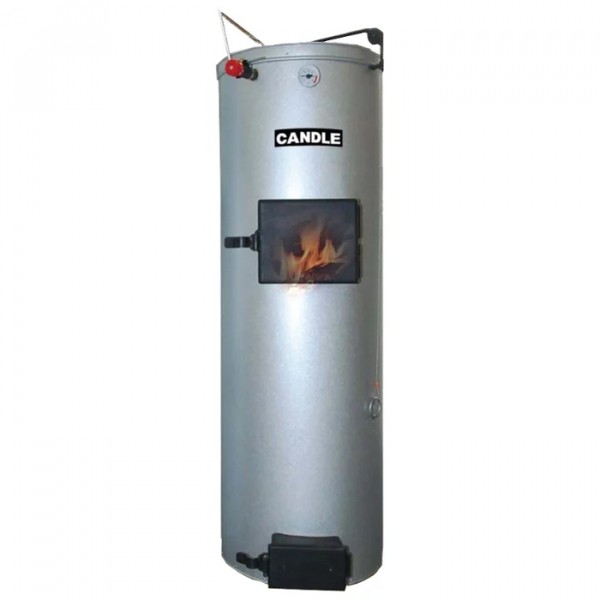

Candle S-18kW

Цилиндрообразный котел, у которого специфический принцип работы: заложенные дрова или брикеты из дерева горят только сверху. Одна закладка способна тлеть до 7-ми часов. При холодной температуре воздуха в котле можно поддерживать непрерывную работу до 1,5 суток. Имея более 1,5 высоту, котел не загромождает помещение.

Котел длительного горения Candle S-18kW Плюсы

• энергонезависим;
• имеет высокий коэффициент полезного действия;
• экономичен;
• компактный.

Минусы

• высокая стоимость.

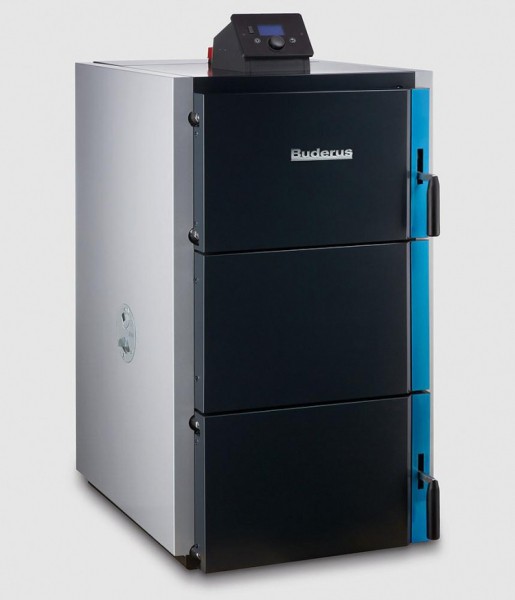

Buderus Logano S171-50 W

Модель пиролизного котла Buderus Logano S171-50 W оснащена современной автоматикой, обеспечивает отличный результат управления всеми рабочими моментами. Вырабатывает высокий КПД и потребляет минимум топлива. В объемной загрузочной камере могут поместиться дрова до 58 см. Вместе с улучшенным теплообменником обеспечивает долгий процесс горения и эффективность до 89%.

Пиролизный котел Buderus Logano S171-50 W Плюсы

• наличие инновационной системы управления с множеством встроенных функций;
• экологичен;
• наличие трубчатого теплообменника с коэффициентом до 90%;
• удобный в очистке.

Минусы

• нужен крепкий пол для установки;
• энергозависимый.

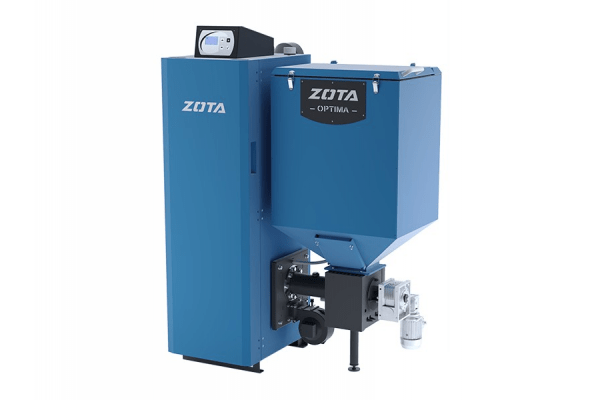

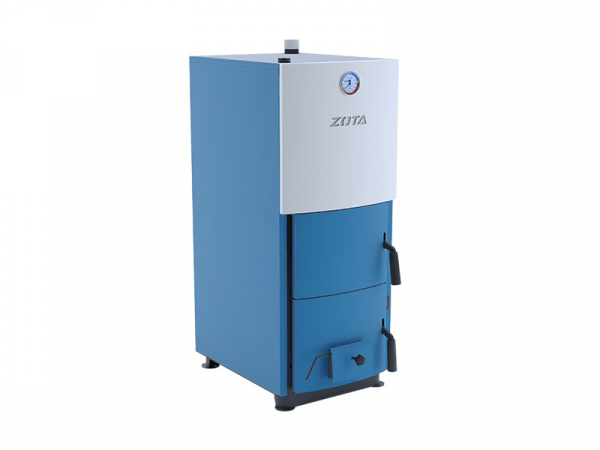

ZOTA Optima 20

Твердотопливный котел, вырабатывающий мощность от 3 до 20 кВт. Способен обогреть помещение от 150 до 200 кв.м, коэффициент (КПД) — 82%. Возможно подключение к теплоснабжению G2. Полная загрузка угля обеспечивает его работу от 68 до 206 часов, пиллетами — от 57 до 174 часов.

Твердотопливный котел ZOTA Optima 20 Плюсы

• наличие бункера подачи, обеспечивающий длительную работу;
• цифровое управление, обеспечивающее идеально подстроенную работу под определенные условия.

Минусы

• неидеальная механика;
• энергозависим;
• необходимо внимательно изучать инструкцию.

Твердотопливный котел ZOTA Optima 20

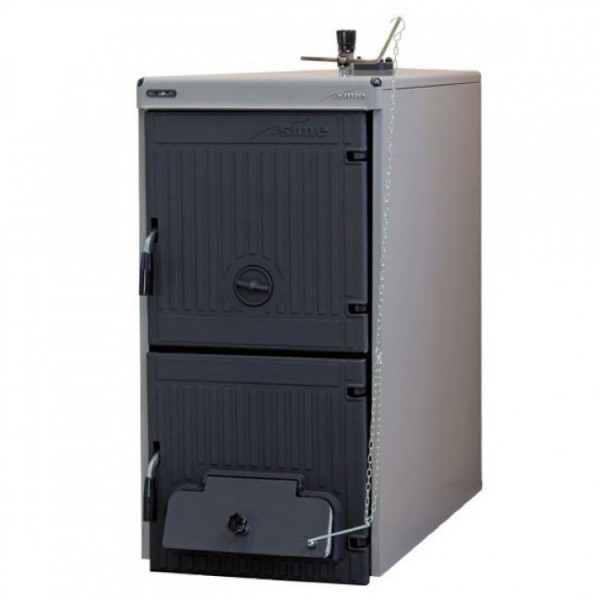

Sime SOLIDA EV 5

Модель котла SIME SOLIDA EV 5 (Evolution) оборудована увеличенной камерой сгорания, позволяющей использовать обычные дрова, как основной вид топлива. Допустимо использование и угля. Мощность котла зависит напрямую от используемого топлива: на древесине- 41 кВт; на угле — 45 кВт. Время функционирования котла на дровах до 2-х часов, на угле до 4-х часов. Установка котла подходит как для различных систем с циркуляции.

Твердотопливный котел Sime SOLIDA EV 5 Плюсы

• длительный срок службы;
• удобно загружать и чистить котел.

Минусы

• для установки нужно усилить пол.

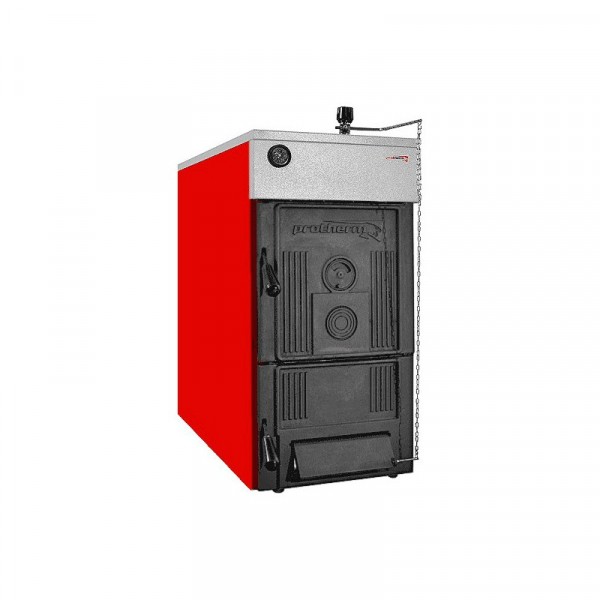

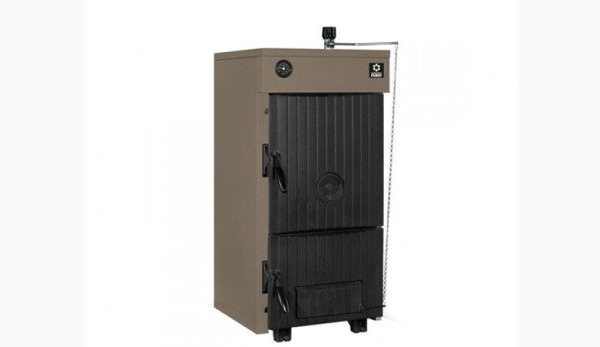

Protherm Бобер 40 DLO

Твердотопливный котел из чугуна мощностью от 18 до 48 кВт. Для обогрева можно использовать дрова и уголь. Теплообменник из чугуна, созданный по технологии GG20, обеспечивает распределение температур в разных его секциях. Оригинальная камера сгорания обеспечивает увеличение площади нагрева теплоносителя. Встроенный контур для охлаждения не дает теплоносителю нагреться свыше 110 градусов.

Твердотопливный котел Protherm Бобер 40 DLO Плюсы

• простой в эксплуатации;
• электронезависим;
• универсален.

Минусы

• маленькая длительность горения.

Твердотопливный котел Protherm Бобер 40 DLO

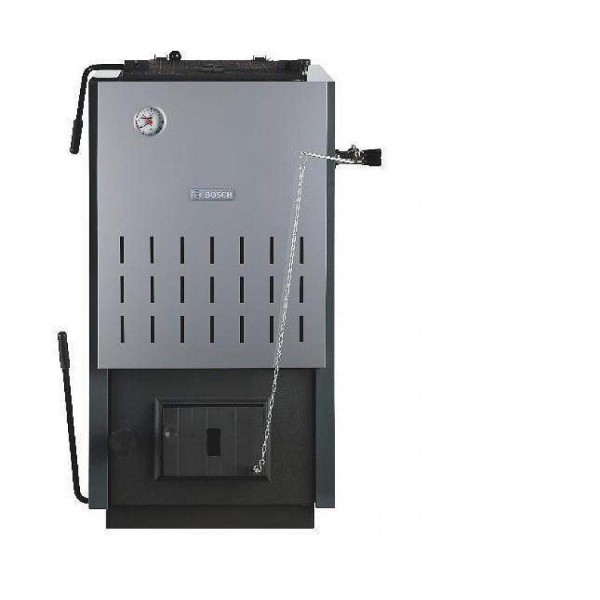

Bosch Solid 2000 B SFU 27

Модель напольного твердотопливного котла выполнена из стали, обеспечивающая обогрев помещений до 450 м2. Работает на топливе из различного сырья: бурый и каменный уголь, пеллеты, кокс, дрова и отходы. Большая приемная воронка сверху дает возможность загружать несколько видов топлива и сжигать их без перерыва.

Твердотопливный котел Bosch Solid 2000 B SFU 27 Плюсы

• легко очищать;
• удобно засыпать топливо.

Минусы

• теплообменник выполнен из стали.

Kentatsu ELEGANT-03

Надежный и долговечный твердотопливный котел Kentatsu ELEGANT-03 способен обогреть помещения различного назначения. Имеет простое механическое управление и энергонезависим. Для работы можно использовать уголь и дрова. Оборудован теплообменником из чугуна, устойчив к высокому давлению теплоносителя, имеет высокую производительность.

Твердотопливный котел Kentatsu ELEGANT-03 Плюсы

• легко очищать;
• удобно засыпать топливо.

Минусы

• теплообменник выполнен из стали.

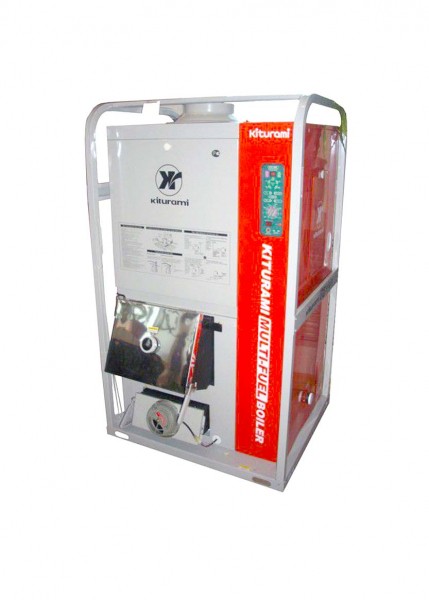

Kiturami KRM 30R

Данный котел способен функционировать на твердом и дизельном топливе. Эти два вида топлива используются одновременно, сначала котел сжигает твердое топливо, затем автоматически переключается на дизельное.

Двухконтурный твердотопливный котел Kiturami KRM 30R Плюсы

• наличие двух камер сгорания;
• возможно заложить дрова на ночь.

Минусы

• теплообменники из стали.

Комбинированный котел Kiturami KRM 30R

ZOTA Mix 20

В модели котла ZOTA Mix 20 применен X-образный теплообменник. Данная конструкция увеличивает площадь теплообмена, что позволяет улучшить теплоотдачу и увеличить коэффициент полезного действия котла. Функционирует на жидком и твердом топливе. Доступна возможность устройства электрического источника тепла, как вспомогательного, для этого в котел устанавливается ТЭН из нержавейки.

Двухконтурный твердотопливный котел ZOTA Mix 20 Плюсы

• хороший коэффициент полезного действия (КПД);
• использование жидкого и твердого топлива.

Минусы

• нужно устанавливать ТЭН;
• тяжелая конструкция водяной рубашки.

Комбинированный котел ZOTA Mix 20

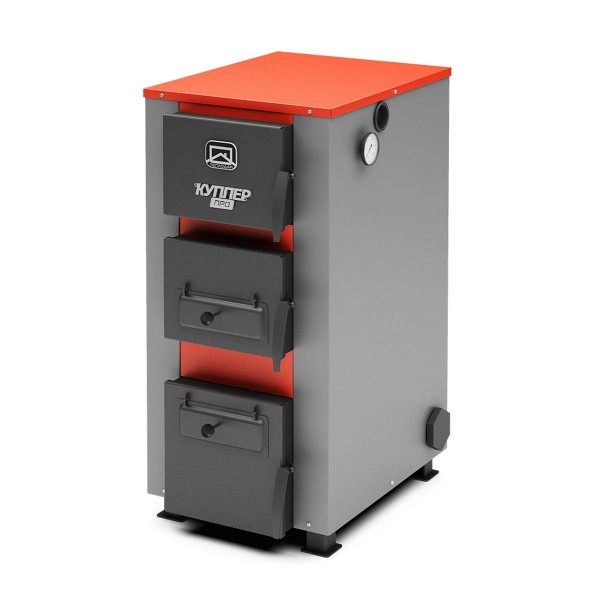

Теплодар Куппер ПРО 22

Модель комбинированного твердотопливного котла, предназначена для обогрева площади от 120 до 220 м2. В эксплуатации простой, хотя и многофункциональный. Компактный по размерам, но с хорошим запасом мощности.

Комбинированный твердотопливный котел Теплодар Куппер ПРО 22 Плюсы

• мультитопливный;
• есть предустановленный ТЭН.

Минусы

• неудобно загружать дрова и чистить;
• теплообменник из стали трубчатый.

Комбинированный котел Теплодар Куппер ПРО 22
